PCL制砂機
備注：單機價格視型號而定，不同的型號，不同的生產能力，價格也是不一樣的。本產品單機參考價格范圍在18~55萬元之間，具體價格，請聯系客服提供具體生產要求，免費獲取方案及報價！
產品簡介
一、產品簡介
PCL立軸沖擊式破碎機（制砂機），又稱直通沖擊式制砂機、沖擊式打砂機，是一款破碎軟質、中硬和較硬物料的新型制砂設備，尤其是對碳化硅、金剛砂、燒結鋁礬土、鎂砂等物料的破碎效果極佳。
1、產品結構
PCL制砂機主要由散料盤、液壓裝置、周護板、深腔轉子、菱形沖擊板、IEC標準電機、密封結構等七大系統結合；內含進料斗、分料器、渦動破碎腔、葉輪、主軸、底座、傳動裝置、支架、潤滑系統等九大部件結構。

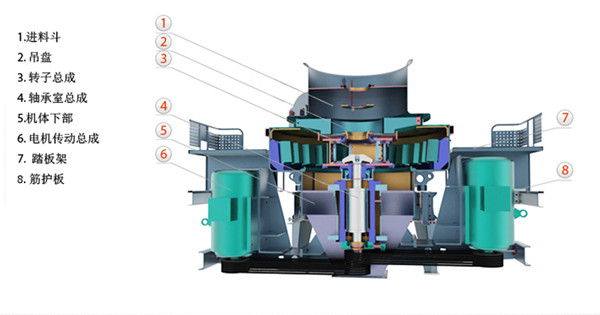

其產品結構圖示意圖如下：

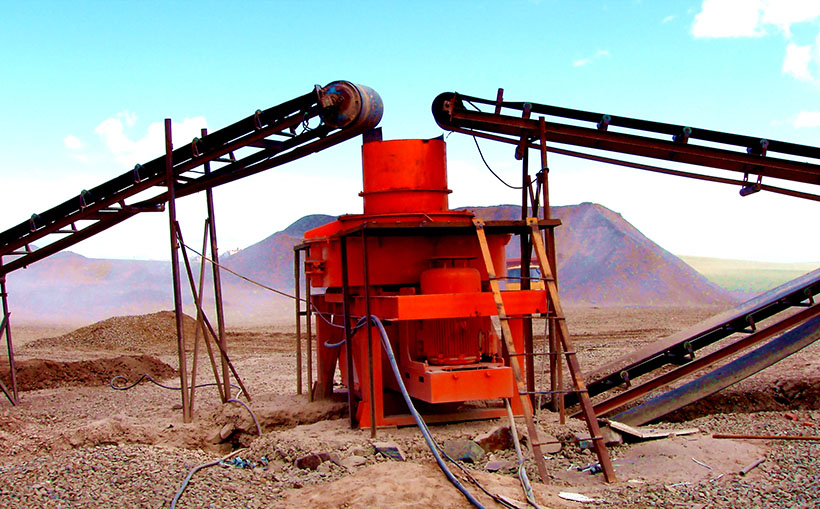

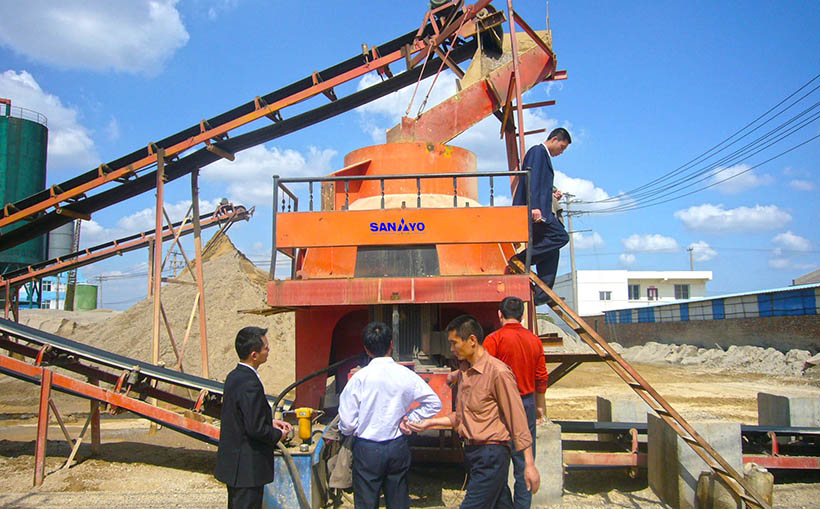

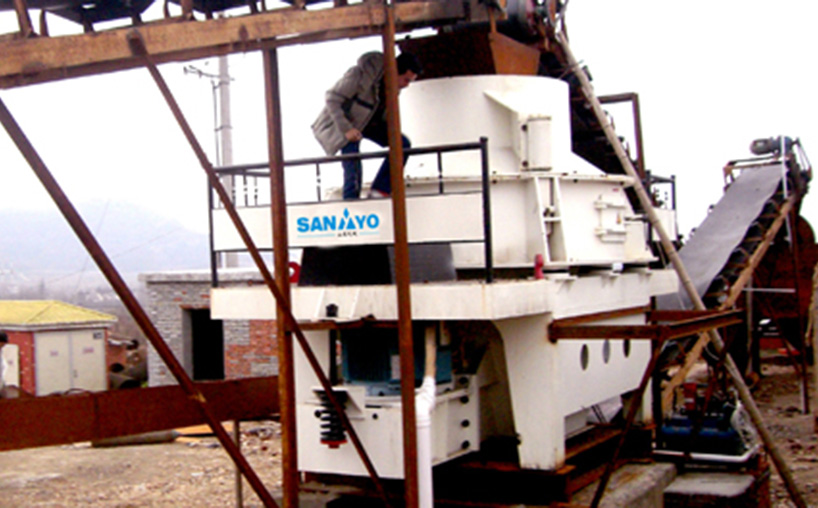

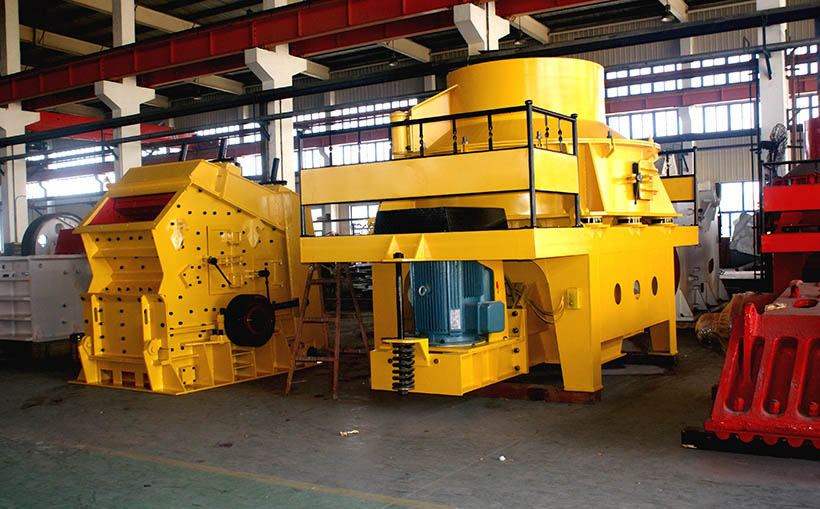

sanyyo（山友重工）PCL制砂機實體圖：
2、工作原理
PCL制砂機的工作原理及流程如下：
①物料從料斗進入，經分料器將物料分成兩部分；
②一部分進入高速旋轉的葉輪中，在葉輪內被迅速加速，然后以60-70米/秒的速度從葉輪三個均布的流道內拋出；
③此時，拋出的石料與，自然落下的一部分物料沖擊破碎（一次破碎）；
④然后一起沖擊到渦支腔內物料襯層上，被物料襯層撞擊反彈（二次破碎）；
⑤反彈后，沖擊到渦動腔的頂部，撞擊而下，從葉輪流道發射出來的物料形成連續的物料幕；
⑥就這樣，物料在渦動破碎腔內受到兩次，以至多次機率撞擊、磨擦和研磨，從而破碎；
⑦被破碎的物料由下部排料口排出。

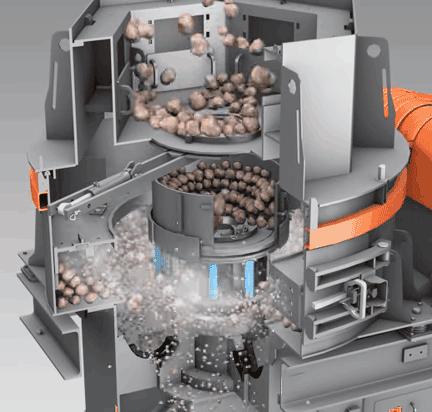

具體工作原理，詳情請見如下gif動圖：
3、應用場景

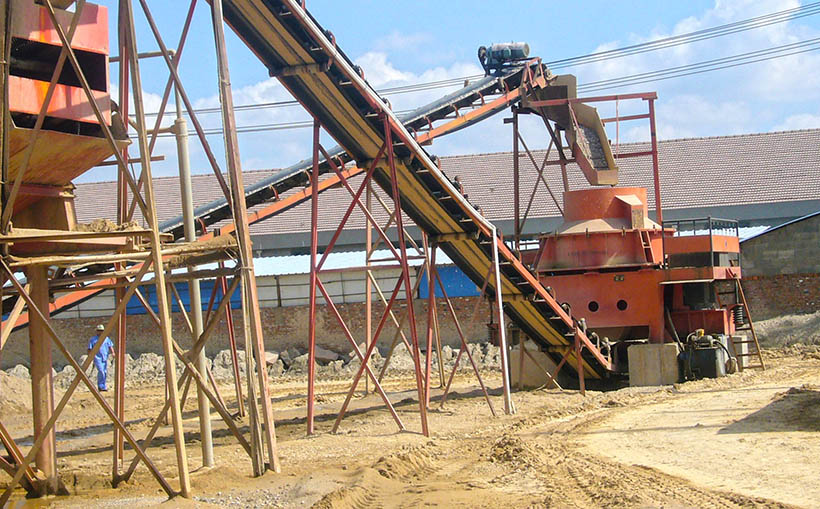

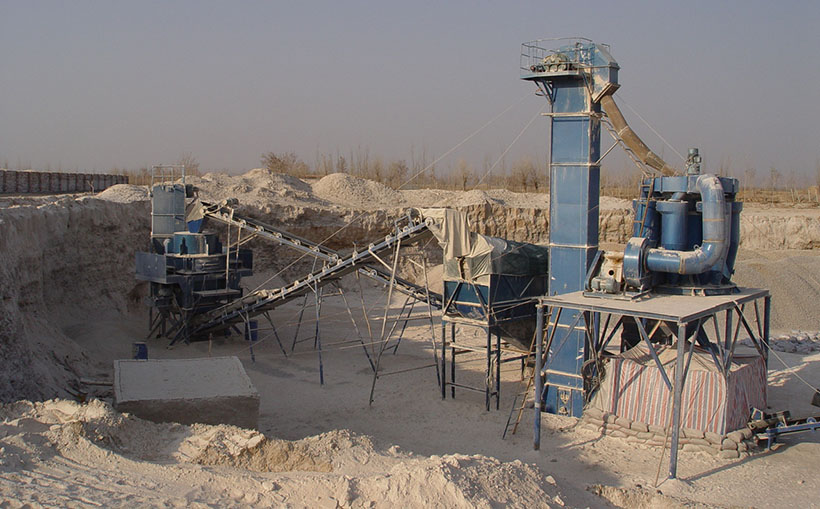

PCL制砂機主要用于石灰石、大理石、花崗巖、鵝卵石等石料的制砂破碎；
常用的應用領域主要包括：各種礦石、水泥、耐火材料、鋁凡土熟料、金剛砂、玻璃原料、機制建筑砂、石料及各種冶金礦渣等多種行業。
二、優勢特點
PCL立軸沖擊式制砂機主要有以下九大優勢特點：
先進的雙泵供油系統和無油自動停機及冷水降溫系統，在寒冷時期可自動加熱，有效延長了維護周期；
具有稀油潤滑系統，有效解決了主軸抱死問題；
錘頭上鑲有合金刀片，主機運行平穩，延長了使用壽命；
具有過振動報警系統和電機座彈性加固裝置，使運行更加方便；
獨特的雙向喂料方式，主通道和副通道具有組織性，可調節，實現了既可以破碎有可以整型；
獨特的防塵密封系統，有效保護了潤滑系統的預期性；
自動升蓋系統，更有利于維修；
破碎效率高，具有細碎、粗碎功能；
可對中硬、特硬物料進行有效破碎。
三、性能參數
sanyyo牌PCL制砂機的個型號產品性能、生產能力、尺寸重量等參數詳情如下：
型號 | 最大進料粒度 | 生產能力(t/h) | 葉輪轉速(r/min) | 電機功率 (kw) | 重量 | 外形尺寸(L×W×H,mm) |
PCL-600B | 30 | 20-60 | 1400-1850 | 55-90 | 6.85 | 3300×1500×2050 |
PCL-900B | 40 | 55-120 | 1000-1450 | 110-180 | 10 | 4000×1900×2620 |
PCL-1250B | 60 | 100-200 | 950-1200 | 132×2 | 16.5 | 5000×2600×3100 |
PCL-1350B | 60 | 160-360 | 800-1200 | 200×2 | 17.5 | 5300×2900×3200 |
-
