除塵器
備注：?jiǎn)螜C(jī)價格視型號而定，不同的型號，不同的生產能力，價格也是不一樣的。本產品單機參考價格范圍在18~55萬元之間，具體價格，請聯系客服提供具體生產要求，免費獲取方案及報價！
產品簡介
一、產品簡介
脈沖袋式除塵器是在引進傳統除塵器技術基礎上，吸收德國除塵器技術優點，生產的高效率除塵器。集合分室反吹和噴吹脈沖等類型除塵器的優點，采用高能清灰和分式結構離線清灰，具有清灰強度大、速度快、循環周期短等特點。
1、產品結構

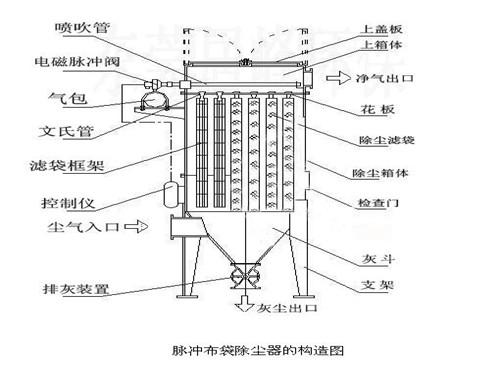

脈沖袋式除塵器（或稱‘除塵袋’）主要由噴吹管、電磁脈沖閥、氣包、文氏管、濾袋框架、控制儀、排灰裝置、除塵箱體、除塵濾袋、灰斗、支架、花板等結構組成，其產品結構示意圖如下：
2、工作原理
除塵器的主要工作原理如下：
含塵氣體由灰斗上部進風口進入后，在擋風板的作用下，氣流向上流動；
流速降低，部分大顆粒粉塵由于慣性力的作用被分離出來后落入灰斗；
含塵氣體進入中箱體經濾袋的過濾凈化，粉塵被阻留在濾袋的外表面；
凈化后的氣體經濾袋口進入上箱體，由出風口排出；
隨著濾袋表面粉塵的不斷增加，除塵器進出口的壓差也隨之上升；當除塵器阻力達到設定值時，控制系統發出清灰指令，清灰系統開始工作；通過電磁閥的開啟，實現清灰。

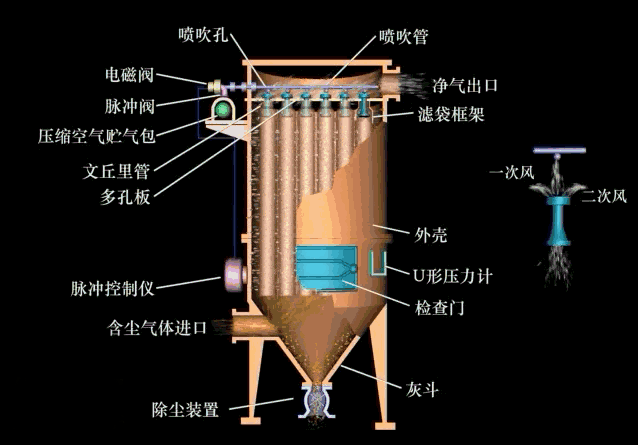

除塵器產品工作原理的gif動圖如下：
3、案例實拍

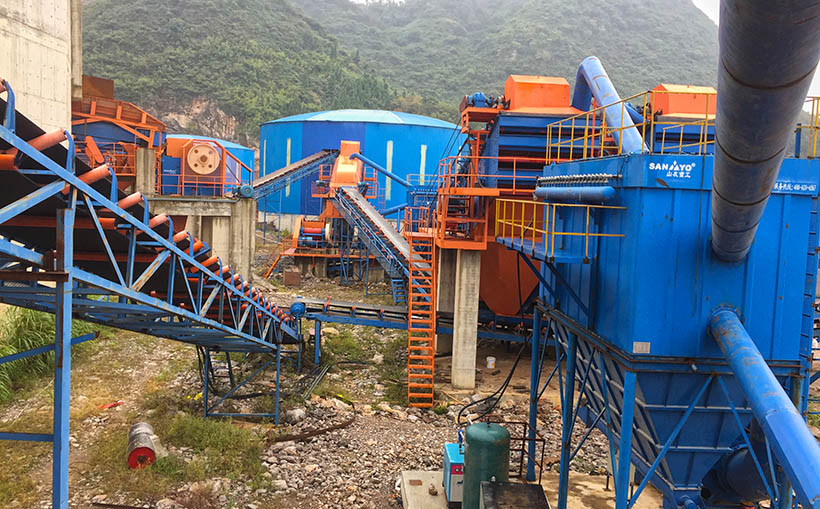

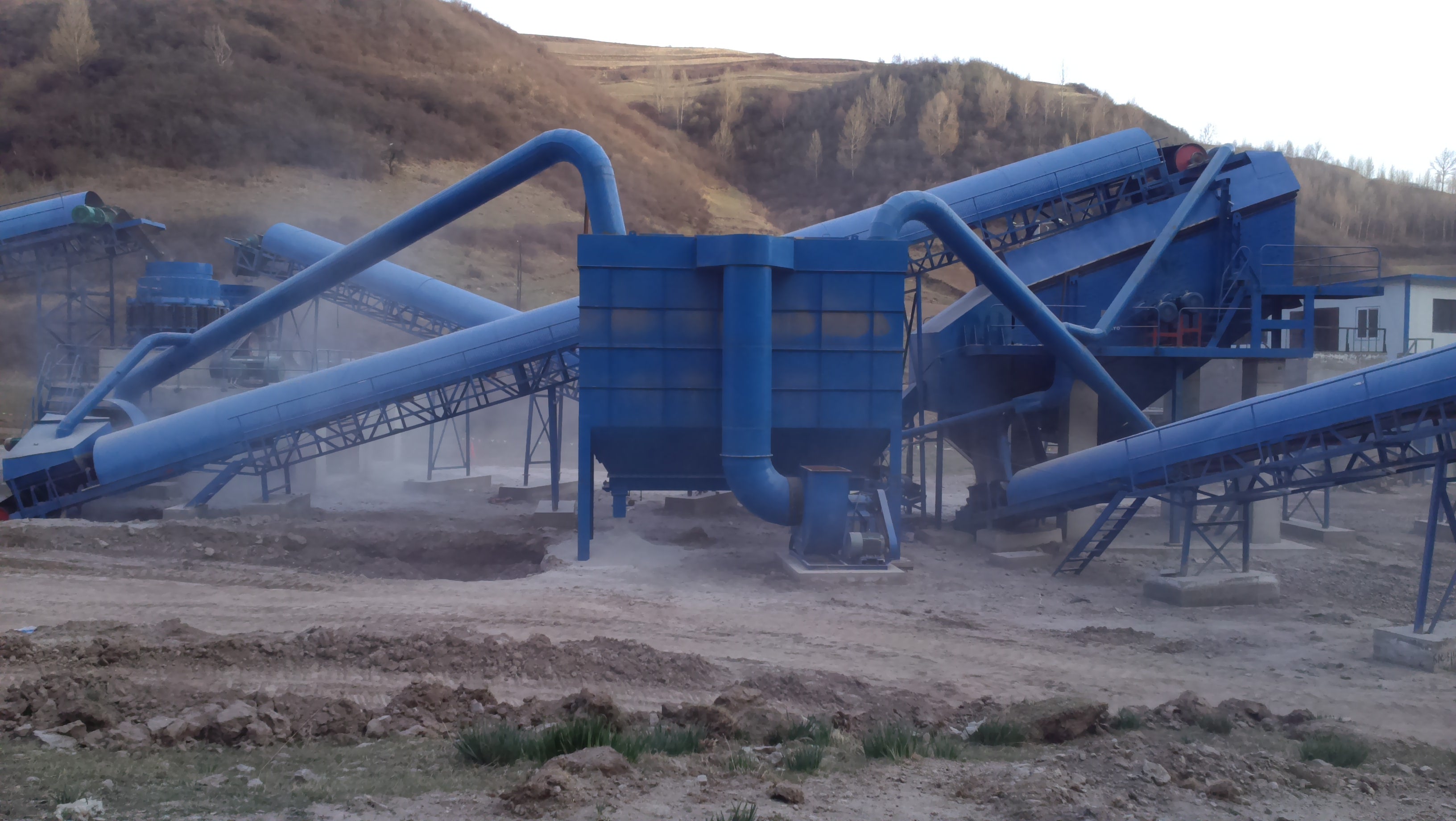

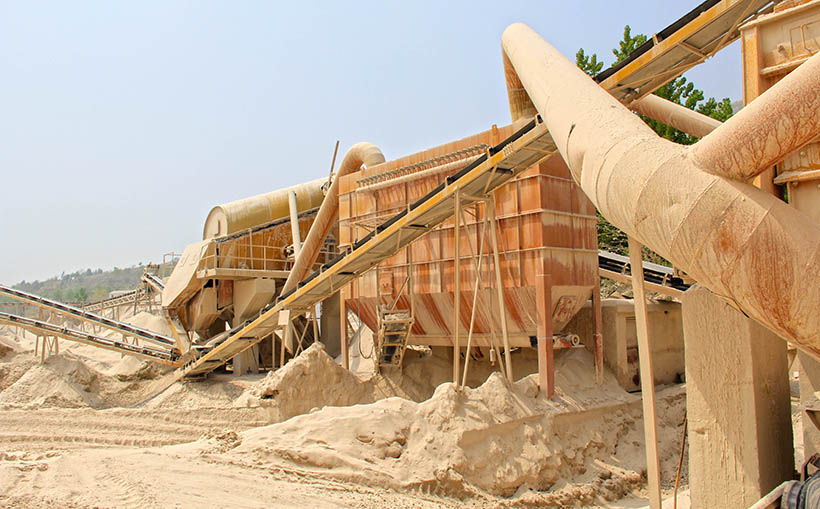

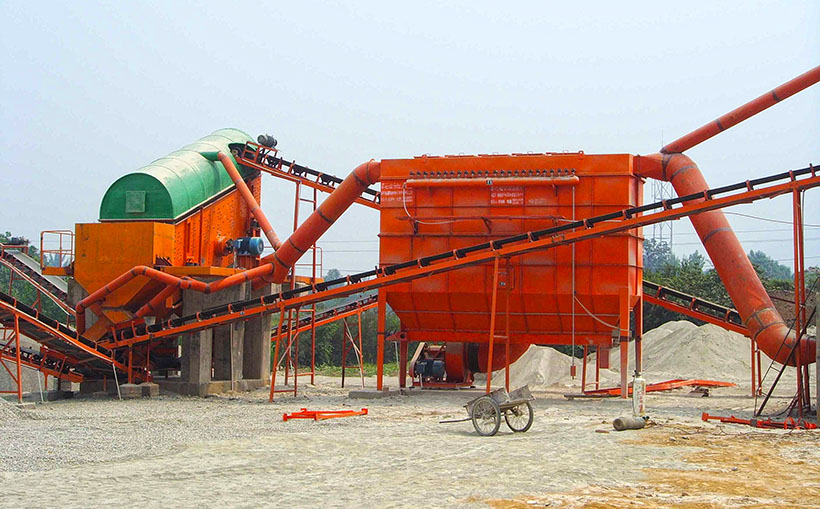

下面是除塵袋（除塵器）在破碎生產線中的使用場景，及案例實拍，效果圖如下：
二、主要特點
高可靠性設計，保證除塵器隨主機長期穩定運行，維護工作極少；
High reliability design ensures long-term stable operation of the dust collector with the main equipment, and less maintenance.
高適應性設計，除塵器可適應廣泛的大范圍含塵氣體；
High adaptability design ensures that it can be used for wide range of dusty air.
特殊的結構設計加上嚴格的濾袋及零部件選用，除塵后的氣體含塵濃度完全能達到國家新的環保排放標準；
Special designed structure with strict selection of filter bags and parts, which ensures that the dust concentration after collecting can fully meet new national environmental emission standards.
優化的進出風道設計，有利于均勻的氣流分布；
Optimized design of inlet and outlet of wind is conducive to even distribution or air.
防漏風設計，保證袋式收塵器的漏風率降至最低；
Leak-proof design ensures minimum air leakage chance of the bag type dust collector.
分體結構設計，便于設備的運輸及安裝，并保證設備的制造精度；
Separated structure design makes it easy for transportation and installation, and ensures the manufacturing accuracy of the equipment.
低運行費用，優化的工藝參數設計，有利于布袋收塵器低阻高效穩定運行；
Low operating costs plus optimized design of technical data is conducive to the low dust resistance, stable and high efficient operation of the bag type dust collector.
降低系統能耗，同時有效減輕了濾袋的損耗及維護工作；
Decreased system energy consumption also effectively reduced the loss of the filter bag and maintenance work.
完善的系列化設計，可滿足多種塵源的粉塵治理需要；
Perfect design of the series ensures that it can meet dust collection requirement of variety dust.
標準化設計，可減少用戶備品備件的儲存量。
Standardized design reduced storage requirement of the spare part for the user.
三、性能參數
山友重工脈沖袋式除塵器各系列型號產品的性能、參數如下表：
| 型號 | 過濾面積 (m2) | 處理風量(m3/h) | 入口濃度 (g/m3) | 運行阻力(Pa) | 過濾風速(m/min) | 出口濃度(g/m3) | 壓縮氣體耗量(m3/min) | 濾袋規格 (mm) | 濾袋條數 | 重量 |
| M60 | 60 | 5400-9000 | <1000 | 800-1800 | 1.5-2.5 | <100 | 0.24 | 126×2000 | 80 | 2.5 |
| M95 | 95 | 8550-14250 | 0.38 | 120 | 4 | |||||
| M130 | 130 | 11700-19500 | 0.52 | 160 | 4.7 | |||||
| M160 | 160 | 1440-24000 | 0.57 | 200 | 5.4 | |||||
| M190 | 190 | 17100-28500 | 0.62 | 240 | 6.5 | |||||
| M220 | 220 | 19800-33000 | 0.66 | 280 | 7.7 | |||||
| M250 | 250 | 22500-37500 | 0.75 | 320 | 8.6 | |||||
| M270 | 270 | 24300-40500 | 0.8 | 126×2500 | 280 | 9 | ||||
| M300 | 300 | 27000-45000 | 0.9 | 300 | 9.8 | |||||
| M350 | 350 | 31500-52500 | 1.22 | 360 | 11.2 | |||||
| M420 | 420 | 37800-63000 | 1.25 | 420 | 13.3 | |||||
| M480 | 480 | 54000-70000 | 1.30 | 480 | 14.5 | |||||
| Electrical requirement | 380V-420V, AC(50/60Hz) or according to local standard | |||||||||
| Temperature range | -50℃ to 70℃ | |||||||||
| Electric Control system | ABB & Schneider, PLC | |||||||||
| Bag Material | Textile | |||||||||
| Vibratility | Little | |||||||||
| Cleaning method | Inhalation | |||||||||
-
